正弦规是利用三角法测量角度的一种量具。一般用来测量带有锥度或角度的零件。因其测量结果,是通过直三角形的正弦关系来计算的,所以称为正弦规。

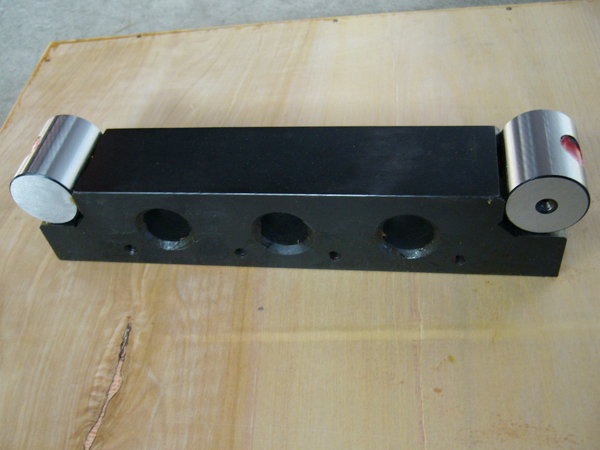

正玄规定义正玄规组成它主要由一准确钢制长方体—主体和固定在其两端的两个相同直径的钢圆柱体组成。其两个圆柱体的中心距要求很准确,两圆柱的轴心线距离L一般为100毫米或 200毫米两种。工作时,两圆柱轴线与主体严格平衡,且与主体相切。正玄规使用方法利用正弦规测量圆锥量规的情况。在直角三角形中,sinα=H/L,式中H为量块组尺寸,按被测角度的公称角度算得。根据测微仪在两端的示值之差可求得被测角度的误差。正弦规一般用于测量小于45°的角度,在测量小于30°的角度时,   度可达3″~5″。

正玄规技术要求:

1、正弦规工作面不得有严重影响外观和使用性能的裂痕、划痕、夹渣等缺陷。

2、正弦规主体工作面的硬度不得小于664HV,圆柱工作面的硬度不得小于712HV,挡板工作面的硬度不得小于478HV。

3、正弦规主体工作面的粗糙度Ra的允许值为0.08μm,圆柱工作面的表面粗糙度Ra的允许值为0.04μm,挡板工作面的表面粗糙度Ra的允许值为1.25μm。

4、正弦规各零件均应去磁,主体和圆柱   进行稳定性处理。

5、正弦规应能装置成0°~80°范围内的任意角度,其结构刚性和各零件强度应能适应磨削工作条件,各零件应易于拆卸和修理。

6、正弦规的圆柱应采用螺钉地固定在主体上,且不得引起圆柱和主体变形;紧固后的螺钉不得露出圆柱表面。主体上固定圆柱的螺孔不得露出工作面。
